| CAN2.0 <=> Modbus RTU RS232 & RS485 High Speed Isolated Converter (Prod. Nr. #6E1)
 für red-y Sensor (mit Modbus RTU Anschluss) von Vögtlin !

 Merkmale:
 Extrem klein  !  Außenabmessungen (mm) L 83 B 42 H 21 !
 CAN 2.0A/B - Seitig: 10 Kbps ... 1 Mbps
 RS485 - Seitig: 600 bps ... 3 Mbps
 RS485 - Seitig: 600 bps ... 1 Mbps

 Mit galvanischer Trennung !
 2500 VAC rms t=1 min. per UL1577
 Viorm = 560 Vpeak

 CAN 2.0A/B:
 High speed vollisolierter CAN 2.0A & 2.0B Bus
 Slope-Control Mode to Reduce EMI
 Thermal Shutdown, Current Limiting
 ISO 11898 Standard, CAN 2.0A & 2.0B

 RS485 Receiver:
 +/- 15 kV Human Body Model
 +/- 6 kV IEC 1000-4-2, Contact Discharge
 +/- 12 kV IEC 1000-4-2, Air-Gap Discharge
 Allow Up to 128 Receivers on the Bus
 True-Fail-Safe Receiver
 -7V .. +12V Common-Mode Range
 Thermal Protection Against Output Short Circuit

 RS485 Driver:
 +/- 9 kV Human Body Model
 Slev-Rate Limited for Errorless Data Transmission
 -7V .. +12V Common-Mode Range
 Current Limiting
 Thermal Shutdown for Driver-Overload Protection

 RS232:
 ±15 kV Human Body Model
 ±8 kV IEC 1000-4-2, Contact Discharge
 ±15 kV IEC 1000-4-2, Air-Gap Discharge
 Latchup Free
 1 Mbps Data Rate
 EIA/TIA-232 Specifications Down to 3.0 V

 Elektronik mit Urethan versiegelt!
 |  |

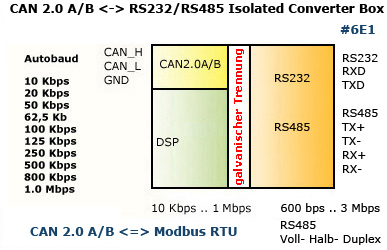

 Blockschaltbild



 Konverter Bilder



 Technische Daten CAN - Modbus RTU RS232/RS485 Adapter



|
| Produkt: | CAN2.0 <=> Modbus RTU RS232 & RS485 High Speed Isolated Converter
 | #6E1 |
| Konverter Doku V4.4 ASCII 110
 | Version V4.4
  PDF Format |  |
| Anschluss 1: | CAN 2.0A/B: High speed vollisolierter CAN 2.0A & 2.0B Bus
 Slope-Control Mode to Reduce EMI
 Thermal Shutdown, Current Limiting
 ISO 11898 Standard, CAN 2.0A & 2.0B
 |  |
| Anschluss 1 Belegung: | Sub-D Stecker 9 pol. nach CiA DS102-1 Pin
 1 - PowerIn +7,5 ... 16V DC
 2 - CAN_L
 3 - GND
 4 - nc
 5 - nc
 6 - GND
 7 - CAN_H
 8 - nc
 9 - PowerIn +7,5 ... 16V DC

 Pin 1 ist intern mit Pin 9 verbunden
 Pin 3 ist intern mit Pin 6 verbunden
 |  |
| Abschlusswiderstände: | 120 R - zwischen CAN_L und CAN_H (intern) |  |
| Unterstützte Übertragungsraten: CAN 2.0 A/B Seitig
 | 10 Kbps 20 Kbps
 50 Kbps
 62,5 Kbps
 100 Kbps
 125 Kbps
 250 Kbps
 500 Kbps
 800 Kbps
 1.0 Mbps
 oder
 Autobaud
 |  |
| Anschluss 2: | RS232: ±15 kV Human Body Model
 ±8 kV IEC 1000-4-2, Contact Discharge
 ±15 kV IEC 1000-4-2, Air-Gap Discharge
 Latchup Free
 1 Mbps Data Rate
 EIA/TIA-232 Specifications Down to 3.0 V

 RS485 Receiver:
 +/- 15 kV Human Body Model
 +/- 6 kV IEC 1000-4-2, Contact Discharge
 +/- 12 kV IEC 1000-4-2, Air-Gap Discharge
 Allow Up to 128 Receivers on the Bus
 True-Fail-Safe Receiver
 -7V .. +12V Common-Mode Range
 Thermal Protection Against Output Short Circuit

 RS485 Driver:
 +/- 9 kV Human Body Model
 Slev-Rate Limited for Errorless Data Transmission
 -7V .. +12V Common-Mode Range
 Current Limiting
 Thermal Shutdown for Driver-Overload Protection

 |  |
| Anschluss 2 Belegung: | Sub-D 9 pol. Buchse Pin
 RS485
 1 - TX- (Out)
 2 - TX+ (Out)
 3 - RX+ (In)
 4 - RX- (In)
 5 - GND

 Zwischen RX- und RX+ befindet sich ein Abschlusswiderstand von 120 R

 RS232
 6 - nc
 7 - RXD (In)
 8 - TXD (Out)
 9 - nc

 Anschluss an red-Y Sensor:
 4N-GX Konverter Pin <=> Red-y Sensor Pin
 TX- Output - 1 <=> RX- Input- 8
 TX+ Output+ 2 <=> RX+ Input+ 9
 RX+ Input+ 3 <=> TX+ Output+ 6
 RX- Input- 4 <=> TX- Output- 7
 GND_Iso 5  <=> GND 1 & 2

 Nur an red-y Sensor Sub-D ! +24V DC red-y Sensor Spannungsversorgung 3

 |  |
| Unterstützte Übertragungsraten: RS232 & RS485
 | 600 bps (alle 8 E 1 (8N2)) 1200 bps
 2400 bps
 4800 bps
 9600 bps
 19200 bps
 38400 bps
 57600 bps
 115200 bps
 230000 bps
 500000 bps
 600000 bps
 750000 bps
 1000000 bps
 1500000 bps
 3000000 bps

 RS232 bis 1 Mbps, RS485 bis 3 Mbps
 Andere Baudraten auf Anfrage.
 |  |
| Galvanische Trennung: | 2500 Vrms 1 Min. Viorm=560Vpeak
 Elektronik Modul mit Urethan versiegelt
 |  |
| Spannungsversorgung: | 6,8 .. 16V DC über CAN Stecker |  |
| Zustandsanzeigen: | Power: Run LED CAN 2.0A/B:    TX/RX LED + Buffer Overflow LED
 RS232/RS485: TX/RX LED + Buffer Overflow LED
 |  |
| Betriebstemperatur: | -5..+70°C |  |
| Außenabmessungen: | L 83 B 42 H 21 (mm) Plastikgehäuse Material: ABS-94HB |  |  |
 Kurzbeschreibung



|
| Der Konverter erlaubt den Anschluss von red-y Sensor mit Modbus Schnittstelle an ein CAN A/B Bus.

 Der Konverter unterstützt 11- und 29-Bit-Identifier (CAN 2.0A/2.0B) und Baudraten von
 10 Kbps bis 1 Mbps. Die CAN Baudrate kann auch automatisch von dem Konverter erkannt werden
 - Autobaud.

 Die CAN Nachrichten sind sehr einfach aufgebaut und erlauben das Auslesen und Beschreiben von
 red-y Sensor Register. Die Übersetzung von CAN Telegrammen in Modbus Nachrichten erfolgt automatisch.

 Mehr Informationen finden Sie in der Doku.

 Konverter Doku V4.4
  PDF Format
 CAN 2.0A/B Konverter mit kundenspezifische Software sind auf Anfrage erhältlich.

 |  |
 Modbus RTU Info

 Modbus RTU (RTU: Remote Terminal Unit, entfernte Terminaleinheit) überträgt die Daten
 in binärer Form. Dies sorgt für einen guten Datendurchsatz, allerdings können die Daten
 nicht direkt vom Menschen ausgewertet werden, sondern müssen zuvor in ein lesbares Format
 umgesetzt werden.

 Protokollaufbau

 Im RTU-Modus wird der Sendebeginn durch eine Sendepause von mindestens drei Zeichen Länge
 markiert. Die Länge der Sendepause hängt somit von der Übertragungsgeschwindigkeit ab.
 Das Adressfeld besteht aus acht Bit, die die Empfängeradresse darstellen. Der Slave sendet
 bei seiner Antwort an den Master eben diese Adresse zurück, damit der Master die Antwort
 zuordnen kann. Das Funktionsfeld besteht aus 8 Bit. Hat der Slave die Anfrage des Masters
 korrekt empfangen, so antwortet er mit demselben Funktionscode. Ist ein Fehler aufgetreten,
 so verändert er den Funktionscode, indem er das höchstwertige Bit des Funktionsfeldes
 auf 1 setzt. Das Datenfeld enthält Hinweise, welche Register der Slave auslesen soll,
 und ab welcher Adresse diese beginnen. Der Slave setzt dort die ausgelesenen Daten
 (z. B. Messwerte) ein, um sie an den Master zu senden. Im Fehlerfall wird dort ein Fehlercode
 übertragen. Das Feld für die Prüfsumme, die mittels CRC ermittelt wird, beträgt 16 Bit.
 Das Ende der Nachricht wird durch eine Sendepause von mindestens 1,5 Zeichen Länge markiert.

 Start ------------------------- Adresse - Funktion - Daten -- CR-Check - Ende
 Wartezeit (min. 3,5 Zeichen) -- 1 Byte -- 1 Byte -- n Byte -- 2 Byte --- Wartezeit (min 1,5 Zeichen)



 CAN-Info

 Feldbussystem

 Ein Datennetzwerk auf der industriellen Feldebene. An diesem Netzwerk können über Interfaces
 verschiedene I/O Module, Sensoren, Regler, usw. mit einem Industrie PC verbunden werden.
 Für die Verbindung aller Teilnehmer wird nur eine Leitung oder Kabel benötigt.
 Durch ein Feldbussystem werden Installationskosten eingespart.
 Ein weiterer Vorteil eines Feldbussystems ist, dass es ständig ausgebaut und erweitert
 werden kann.

 CAN-Feldbussystem

 CAN steht für Controller- Area- Network.
 CAN wurde von Bosch für die fahrzeuginterne Kommunikation entwickelt.
 Merkmale vom CAN Feldbus:
 - Datenrate von 1 MBaud bei einer Netzausdehnung bis zu 50 m
 - Beidseitig abgeschlossenes Netzwerk.
 - Busmedium ist Twisted-Pair-Kabel.
 - Nachrichtenorientiertes Protokoll. Die Nachricht wird mit einer Nachrichtenkennung
 (Identifier) gekennzeichnet. Alle Netzknoten prüfen anhand des Identifiers, ob die
 Nachricht für sie relevant ist.
 - Broadcasting, Multicasting. Alle Netzknoten erhalten gleichzeitig jede Nachricht.
 Daher ist eine Synchronisation möglich.
 - Echtzeitfähigkeit. Definierte max. Wartezeit für Nachrichten hoher Priorität.
 - Priorisierung von Nachrichten. Der Identifier setzt die Priorität der Nachricht fest.
 Dadurch können wichtige Nachrichten schnell über den Bus übertragen werden.
 - Multi-Master-System. Jeder Busteilnehmer kann seine Nachricht beginnen, wenn
 der Bus nicht belegt ist. Bei einem gleichzeitigen Senden von Nachrichten setzt sich
 der Teilnehmer mit der höchsten Priorität durch.
 - Einfache Kommunikationsdienste. Mit dem CAN-Bus kann man lediglich Nachrichten senden
 und Nachrichten anfordern.
 - Kurze Blocklänge. Die Datenlänge einer CAN-Nachricht beträgt 8 Byte.
 - Datenübertragung mit kurzer Fehlererholzeit. Durch mehre Fehlererkennungsmechanismen,
 werden verfälschte Nachrichten mit großer Wahrscheinlichkeit erkannt.
 Wird ein Fehler erkannt, so wird die Nachrichtensendung automatisch wiederholt.
 - Sicherstellung netzweiter Datenkonsistenz. Gestörte Nachrichten werden als fehlerhaft gekennzeichnet.
 - Lokalisation fehlerhafter oder ausgefallener Stationen. Das CAN-Protokoll beinhaltet eine
 Funktionsüberwachung von Netzknoten. Netzknoten, die fehlerhaft sind,  werden in ihrer Funktion
 eingeschränkt oder ganz vom Netzwerk abgekoppelt.
 - Buszugriff nach dem CSMA/CA Verfahren.
 - unbegrenzte Anzahl von Teilnehmern an einem Bus (theoretisch), bis zu 64 (praktisch).

 Fehler in der Busverkabelung z.B.:

 - fehlerhafte Busabschlüsse
 - nicht ausreichende Sendepegel
 - hohe Übergangswiderstände infolge Alterung/Korrosion
 - unzureichende Signalgüte, zu lange Stichleitung
 - Verwendung falscher Leitungen
 - ungünstige Leitungsführung, Störung durch starke Felder

 CAN-Bus nach ISO 11898 (High-Speed)

 - mit 11 oder 29 Bit Identifier (CAN 2.0A und 2.0B)
 - Baudraten  10k, 20k, 50k, 62.5k, 125k, 250k, 500k, 800k, 1000k
 - Baudratenerkennung  alle Baudraten, + 5k und 100k


   Verhältnis von Bus Speed zu Kabellänge



|

       | Bus Speed  (kbps)
 | Kabel Typ
 | Kabel R/m
 | Abschlußwiderstand
 | Bus  Kabellänge
 |
       | 50
 | 0,75..0,8 mm2 AWG18
 | 70 mOhm
 | 150..300 Ohm
 | 600..1000 m
 |
       | 100
 | 0,5..0,6 mm2 AWG20
 | <60 mOhm
 | 150..300 Ohm
 | 300..600 m
 |
       | 500
 | 0,34..0,6 mm2 AWG22, AWG20
 | <40 mOhm
 | 127 Ohm
 | 40..300 m
 |
       | 1000
 | 0,25..0,34 mm2 AWG23, AWG22
 | <26 mOhm
 | 124 Ohm
 | 0..40 m
 |  |


 |  |
|  |  |  |



|  |  |  |
