RS232 <=> D/A 16 Bit Konverter Modul (Prod. Nr. #3B0)
Merkmale:
Vollständige galvanischer Trennung zwischen: Spannungsversorgung <-> RS232 <-> D/A
Für Hutschienemontage T 90 x H 75 x B 23 (mm) RS232 von 300 bps bis 750000 bps !
RS232:
±15 kV Human Body Model
±8 kV IEC 1000-4-2, Contact Discharge
±15 kV IEC 1000-4-2, Air-Gap Discharge
Latchup Free
1 Mbps Data Rate
EIA/TIA-232 Specifications Down to 3.0 V
D/A:
0..+5V Output
Guaranteed 16-Bit Monotonic
Rail-to-Rail Output Amplifier
Power-On-Reset Sets Output to Zero Scale
Differential Nonlinearity DNL ±1 LSB
Integral Nonlinearity INL ±10 LSB
Offset Error Inferred from measurement at 3800 hex and FFFF hex Typ. ±5 mV
Gain Error GE Within DAC output range ±0,2% FSR
Output Noise Code = 8400 hex, 10kHz 175nV/√Hz
Spannungsversorgung:
ca. 9..36V DC oder AC
Betriebstemperatur -40..+80°C
Gehäuse für Hutschienemontage
|
|

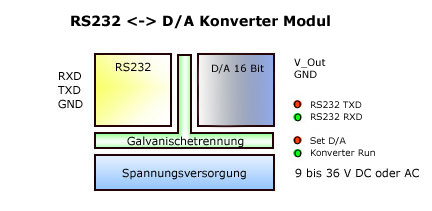

Blockschaltbild
Konverter Bilder
Technische Daten
| Produkt:
|
RS232 <=> D/A 16 Bit Konverter Modul
|
#3B0
|
| Konverter Beschreibung:
|
Konverter & ASCII Befehle Beschreibung
|
|
| D/A Beschreibung:
|
D/A Datenblatt MAX5201BEUB+
|
|
| Anschluss 1:
|
RS232
|
|
| Anschluss 1 Belegung:
|
Klemme E - TXD (Output)
Klemme D - RXD (Input)
Klemme F - GND_RS232
|
|
| Anschluss 2:
|
D/A Output
|
|
| Anschluss 2 Belegung:
|
Klemme G - D/A (Output)
Klemme J - GND_D/A
|
|
| Anschluss 3:
|
Spannungversorgung
|
|
| Anschluss 2 Belegung:
|
Klemme A - 9..36V AC o. DC (Input)
Klemme C - 9..36V AC o. DC (Input)
|
|
| Übertragungsraten:
|
8N1,8E1,8O1,7E2 sind einstellbar
300 bps
1200 bps
2400 bps
4800 bps
9600 bps
19200 bps
38400 bps
57600 bps
75000 bps
115200 bps
187500 bps
250000 bps
300000 bps
375000 bps
500000 bps
750000 bps
|
|
| Handshake über:
|
kein
oder über TXD Auswertung
$0D D/A Update abgeschlossen - $45 Fehler ($0D - CR, $45 - E)
|
|
| Galvanische Trennung:
|
2500 VAC rms t=1 min. per UL1577
Viorm = 560 Vpeak
|
|
| Zustandsanzeigen:
|
4 x 3 mm LED
TXD Aktivität
RXD Aktivität
Konverter Run
Set D/A
|
|
| Betriebstemperatur:
|
-40..+80°C
|
|
| Spannungsversorgung:
|
ca. 9..36V DC oder AC
|
|
| Gehäuse:
|
T 90 x H 75 x B 23 (mm) geeignet für Hutschienemontage
|
|
|
Kurzbeschreibung
Das Modul ist ein Schnittstellenumsetzer von RS232 auf 0..+5V.
Der Schnittstellenumsetzer ist im Modul Gehäuse integriert: T 90 x H 75 x B 23 (mm)
Vier 3 mm Leuchtdioden sorgen für schnelle Orientierung über den Zustand von µC,
Sende-, Empfangs-leitung so wie der D/A Aktivität.
Galvanische Trennung gewährleistet ein Optimum an Schutz für Ihr Equipment !
Die RS232 Schnittstelle ist über DC/DC Wandler und High Speed Digital-Isolatoren
von der D/A Seite galvanisch getrennt.
Als Versorgungspannung benötigt das Modul 9V bis 36V DC oder AC (ca. 200 mA).
Die externe Spannungversorgung (9..36V) ist über ein DC/DC Wandler von der
internen Betriebsspannung getrennt. Damit ist eine Galvanischetrennung zwischen RS232
D/A und Spannungversorgung sichergestellt.
Der Anschluss erfolgt über Schraubklemmen direkt an dem Modul.
D/A- seitig erfolgt der Anschluss über 2 Leitungen.
RS232- seitig erfolgt der Anschluss über 3 Leitungen.
Spannungsversorgung- seitig erfolgt der Anschluss über 2 Leitungen.
|
|
RS232 Informationen
RS232
Max. Kabellängen bis 15 m, Übertragungsraten bis 20 kbps.
1:1 System (ein Treiber, ein Empfänger).
Heutige IC's garantieren Baudraten bis zu 1.000.000 bps. In der Praxis sind, abhängig von der Baudrate,
Kabellängen bis zu 150 m machbar (2400 bps ohne Probleme).
Das Kabel muss kapazitätsarm sein, eine gute Abschirmung und verdrillte Adernpaare haben.
Die Signalleitungen werden mit Ihren Rückleitungen verdrillt. Der Schirm sollte an beiden
Seiten an dem Gehäuse angeschlossen sein und nicht der Rückleiter sein.
4N-Galaxy RS232 Konverter wurden mit einer Kabellänge von 200 m
und eine Baudrate von 115000 bps erfolgreich getestet. (Kabel J-Y(St)Y 6x2x0,6)
|
|
|
|
|
|
|
|
|
|
|
