RS232 <=> RS232 Isolated Converter Modul (Prod. Nr. #334)
Merkmale:
2fach galvanischer Trennung     Für Hutschienemontage     Von 110 bps bis 1 mbps bps  !

2 x RS232:
±15 kV Human Body Model
±8 kV IEC 1000-4-2, Contact Discharge
±15 kV IEC 1000-4-2, Air-Gap Discharge
Latchup Free
1 Mbps Data Rate
EIA/TIA-232 Specifications Down to 3.0 V

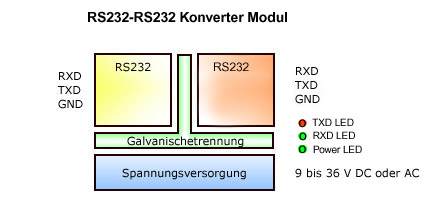

Blockschaltbild



Konverter Bilder




Technische Daten

Produkt: RS232 <=> RS232 Isolated Converter Modul #334
Anschluss Beschreibung: Anschluss Beschreibung
Anschluss 1: RS232 (Pegel V.24 und TTL kompatibel)
Anschluss 1 Belegung: Klemme D - RXD1 (Input)
Klemme E - TXD1 (Output)
Klemme F - GND1
Anschluss 2: RS232 (Pegel V.24 und TTL kompatibel)
Anschluss 2 Belegung: Klemme M - RXD2 (Input)
Klemme L - TXD2 (Output)
Klemme K - GND2
Übertragungsraten: 110 bps bis 1 Mbps
Galvanische Trennung: 750 VAC rms t=1 min. per UL1577
Viorm = 500 Vpeak
Zustandsanzeigen: 3 x 3 mm LED
Grün - PowerOn
Grün - Empfangsleitungaktivität (2te RS232)
Rot - Sendeleitungaktivität (2te RS232)
Betriebstemperatur: -40..+80°C
Spannungsversorgung: ca. 9..36V DC oder AC


Kurzbeschreibung


Das Modul ist ein Schnittstellenumsetzer von RS232 auf RS232 (V.24 auf V.24).
Der Schnittstellenumsetzer ist im Modul Gehäuse integriert: T 90 x H 75 x B 23 (mm)
Zwei 3 mm Leuchtdioden sorgen für schnelle Orientierung über den Zustand von Sende-
und Empfangsleitung (2te RS232). Bei Datenfluss leuchten beide LED's (rot - TXD, grün - RXD).

Galvanische Trennung gewährleistet ein Optimum an Schutz für Ihr Equipment !
Die RS232 Schnittstellen sind über DC/DC Wandler und High Speed Digital-Isolatoren
galvanisch getrennt.

Als Versorgungspannung benötigt das Modul 9V bis 36V DC oder AC (ca. 180 mA).
Die externe Spannungversorgung (9..36V) ist über ein DC/DC Wandler von der
internen Betriebsspannung getrennt. Damit ist eine Galvanischetrennung zwischen RS232
und der Spannungversorgung sichergestellt.

Die Internebetriebsspannung wird über eine 3 mm LED angezeigt (grün).

Der Anschluss erfolgt über Schraubklemmen direkt an dem Modul.
1.-RS232- seitig erfolgt der Anschluss über 3 Leitungen.
2.-RS232- seitig erfolgt der Anschluss über 3 Leitungen.
Spannungsversorgung- seitig erfolgt der Anschluss über 2 Leitungen.



RS232 Informationen

RS232

Max. Kabellängen bis 15 m, Übertragungsraten bis 20 kbps.
1:1 System (ein Treiber, ein Empfänger).

Heutige IC's garantieren Baudraten bis zu 1.000.000 bps. In der Praxis sind, abhängig von der Baudrate,
Kabellängen bis zu 150 m machbar (2400 bps ohne Probleme).
Das Kabel muss kapazitätsarm sein, eine gute Abschirmung und verdrillte Adernpaare haben.
Die Signalleitungen werden mit Ihren Rückleitungen verdrillt. Der Schirm sollte an beiden
Seiten an dem Gehäuse angeschlossen sein und nicht der Rückleiter sein.

4N-Galaxy RS232 Konverter wurden mit einer Kabellänge von 200 m
und eine Baudrate von 115000 bps erfolgreich getestet. (Kabel J-Y(St)Y 6x2x0,6)
