RS232 <=> RS232 High Speed Isolated Converter Automotive (Prod. Nr. #331)
Merkmale:
Extrem klein ! Außenabmessungen (mm) L 80 B 42 H 21 Von 110 bps bis 1 Mbps !
Vollisolierte RS232 Schnittstelle ! Mit Überspannungschutz ! -40°C..+80°C !
Geringer Stromverbrauch durch High- Speed Digital Isolator (keine Optokoppler) !
Mit Überspannungschutz ! Betriebstemperatur -40°C..+80°C !
Elektronik Modul mit Urethan versiegelt
RS232 (1):
±15 kV Human Body Model
±8 kV IEC 1000-4-2, Contact Discharge
±15 kV IEC 1000-4-2, Air-Gap Discharge
Latchup Free
1 Mbps Data Rate
EIA/TIA-232 Specifications Down to 3.0 V
RS232 (2):
±15 kV Human Body Model
±8 kV IEC 1000-4-2, Contact Discharge
±15 kV IEC 1000-4-2, Air-Gap Discharge
Latchup Free
1 Mbps Data Rate
EIA/TIA-232 Specifications Down to 3.0 V
|
|

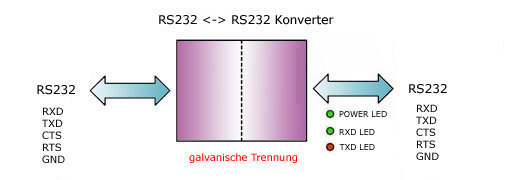

Blockschaltbild
Konverter Bilder
Technische Daten
| Produkt:
|
RS232 <=> RS232 High Speed Isolated Converter Automotive
|
#331
|
| Anschluss 1:
|
RS232
Sub-D 9 pol. Buchse am Konverter
Für die Verbindung zum PC wird ein
Stecker:Buchse (1:1) Kabel eingesetzt.
|
|
| Anschluss 1 Belegung:
|
Sub-D 9 pol. Buchse
RXD
TXD
DTR intern mit DSR verbunden
GND
DSR intern mit DTR verbunden
RTS
CTS
|
Pin 2
Pin 3
Pin 4
Pin 5
Pin 6
Pin 7
Pin 8
|
| Anschluss 2:
|
RS232
Sub-D 9 pol. Stecker am Konverter
|
|
| Anschluss 2 Belegung:
|
Sub-D 9 pol. Stecker
RXD
TXD
DTR intern mit DSR verbunden
GND
DSR intern mit DTR verbunden
RTS
CTS
|
Pin 2
Pin 3
Pin 4
Pin 5
Pin 6
Pin 7
Pin 8
|
| Beschaltung:
|
|
|
| Übertragungsraten:
|
110 bps bis 1 Mbps
|
|
| Zustandsanzeigen:
|
+5V Power - LED grün
RXD - LED grün
TXD - LED rot
|
|
| Anschluss 1 & 2:
|
±15 kV Human Body Model
±8 kV IEC 1000-4-2, Contact Discharge
±15 kV IEC 1000-4-2, Air-Gap Discharge
Latchup Free
1 Mbps Data Rate
EIA/TIA-232 Specifications Down to 3.0 V
|
|
| Überspannungschutz:
|
Peak Power – 600 Watts @ 1 ms
ESD Rating of Class 3 (>16 KV) per Human Body Model
UL 497B for Isolated Loop Circuit Protection
Response Time is Typically < 1 ns
|
|
| Galvanische Trennung:
|
1000 VAC rms t=1 min.
|
|
| Betriebstemperatur:
|
-40..+80°C
|
|
| Spannungsversorgung:
|
ca. 7,5V DC Steckernetzteil (ca. 180mA)
andere Varianten auf Anfrage ohne Aufpreis lieferbar.
|
|
| Verbindung:
|
über High- Speed Digital Isolator (iCopler 25 Mhz)
|
|
|
Kurzbeschreibung
Die RS232-RS232 Konverter Box konvertiert RS232 nach RS232.
Die erste RS232 Schnittstelle ist galvanisch voll, über DC/DC-Wandler und
High- Speed Digital Isolators (iCopler), von der zweiten RS232 Schnittstelle getrennt.
(I/O Isolation 2500 VDC 1 min., ESD Protection 15kV)
Der Konverter benötigt eine externe Versorgungsspannung von ca. 7,5..12V 150 mA.
Die Versorgungsspannung wird über eine Leuchtdiode angezeigt.
RXD und TXD Leitungzustand werden über zwei LEDs angezeigt.
Der Konverter ist für den Automotive-Bereich geeignet, -40..+80°C &
Überspannungschutz & Galvanische Trennung.
|
|
RS232 Informationen
RS232
Max. Kabellängen bis 15 m, Übertragungsraten bis 20 kbps.
1:1 System (ein Treiber, ein Empfänger).
Heutige IC's garantieren Baudraten bis zu 1.000.000 bps. In der Praxis sind, abhängig von der Baudrate,
Kabellängen bis zu 150 m machbar (2400 bps ohne Probleme).
Das Kabel muss kapazitätsarm sein, eine gute Abschirmung und verdrillte Adernpaare haben.
Die Signalleitungen werden mit Ihren Rückleitungen verdrillt. Der Schirm sollte an beiden
Seiten an dem Gehäuse angeschlossen sein und nicht der Rückleiter sein.
4N-Galaxy RS232 Konverter wurden mit einer Kabellänge von 200 m
und eine Baudrate von 115000 bps erfolgreich getestet. (Kabel J-Y(St)Y 6x2x0,6)
|
|
|
|
|
|
|
|
|
|
|
4N-GALAXY -
