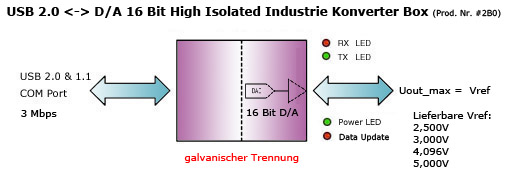

Produkt - Preise / Bestellungen hier                                                           Seite als USB 2.0 <-> D/A 16 Bit High Isolated Industrie Konverter Box (Prod. Nr. #2B0) Merkmale: Extrem EMV unempfindlich ! Extrem robust ! Für Industrie designt ! 4 Varianten lieferbar: Uref: 2,500V oder 3,000V oder 4,096V oder 5,000 V ! Außenabmessungen (mm) L 96 B 45 H 21     Datentransfer 3 Mbps schnell   ! Mit vollisolierter USB COM-Port Schnittstelle ! Geringe Stromverbrauch ! High-Speed Digital Isolator (keine Optokoppler) ! D/A Wandler: 16-Bit Resolution Relative Accuracy ±1.0 LSB INL Guaranteed Monotonic Over All Operating Ranges Low Gain and Offset Error Rail-to-Rail Buffered Output Operation Safe Power-On Reset (POR) to Zero DAC Output Fast 50MHz, 3-Wire, SPI (Serial Interface) Asynchronous CLR Clears DAC Output to Code 0 High Reference Input Resistance for Power Reduction Buffered Voltage Output Directly Drives 10K Loads Uref: 2,500V oder 3,000V oder 4,096V oder 5,000 V ±0.15% (max) Initial Accuracy 30ppm/°C (max) Temperature Coefficient 4mA Output Source Current 1mA Output Sink Current 2.5V to 12.6V Supply Range Low 200mV Dropout Stable with Capacitive Loads Up to 10µF No External Capacitors Required USB2.0 ESD Schutz: 2 data lines protection, Protects VBUS Enhanced ESD protection: IEC61000-4-2 level 4: 15kV (air discharge) 8kV (contact discharge) ESD protection of VBUS Fast response time Consistant D+/D- signal balance Best capacitance matching tolerance I/O to GND of 0.04pF Compliance with USB2.0 requirement (<1pF) Galvanischer Trennung: High common-mode transient immunity: >25 kV/µs Safety and regulatory approvals UL recognition: 5000 V rms for 1 minute per UL 1577 CSA Component Acceptance Notice #5A IEC 60950-1: 600 V rms (reinforced) IEC 60601-1: 250 V rms (reinforced) VDE certificate of conformity DIN V VDE V 0884-10 (VDE V 0884-10):2006-12 VIORM = 846 V peak Blockschaltbild Konverter Bilder USB 2.0 <-> D/A 16 Bit High Isolated Industrie Konverter Box Produkt: USB 2.0 <-> D/A 16 Bit High Isolated Industrie Konverter Box #2B0 Driver: Driver Installation Anleitung - kurz Driver Installation Anleitung - lang Installation: Plug & Play USB Kabellänge: 1,8 m / 5,0 m USB-Interface: virtueller COM-Port (läuft immer mit 3 Mbps) Anschluss 1: USB2.0 (1.1) Anschluss 1 Belegung: Pin 1 - Vcc Pin 2 - D- Pin 3 - D+ Pin 4 - GND Anschluss 1 ESD Schutz: 2 data lines protection, Protects VBUS Enhanced ESD protection: IEC61000-4-2 level 4: 15kV (air discharge) 8kV (contact discharge) ESD protection of VBUS Fast response time Consistant D+/D- signal balance Best capacitance matching tolerance I/O to GND of 0.04pF Compliance with USB2.0 requirement (<1pF) Dateneingabe Format: 6 ASCII Zeichen = D/A Wert + Enter mögliche Werte von 00000 bis 65535 + Enter 1111 1111 1111 1111 VREF x (65,535/65,535) 1000 0000 0000 0000 VREF x (32,768/65,535) = 1/2 VREF 0000 0000 0000 0001 VREF x (1/65,535) 0000 0000 0000 0000 0V Uref Varianten: 2,500V oder 3,000V oder 4,096V oder 5,000 V Uref Daten: Uref PDF 2,500V oder 3,000V oder 4,096V oder 5,000 V ±0.15% (max) Initial Accuracy 30ppm/°C (max) Temperature Coefficient 4mA Output Source Current 1mA Output Sink Current 2.5V to 12.6V Supply Range Low 200mV Dropout Stable with Capacitive Loads Up to 10µF No External Capacitors Required Anschluss 2: D/A 16 Bit Ausgang - intern mit 100K Abschlußwiderstand SUB-D 9 Stecker Anschluss 2 Belegung: Pin 1 - nc Pin 2 - nc Pin 3 - nc Pin 4 - D/A Output Pin 5 - GND Pin 6 - nc Pin 7 - nc Pin 8 - nc Pin 9 - nc D/A Wandler Daten: D/A PDF 16-Bit Resolution Relative Accuracy ±1.0 LSB INL Guaranteed Monotonic Over All Operating Ranges Low Gain and Offset Error Rail-to-Rail Buffered Output Operation Safe Power-On Reset (POR) to Zero DAC Output Fast 50MHz, 3-Wire, SPI (Serial Interface) Asynchronous CLR Clears DAC Output to Code 0 High Reference Input Resistance for Power Reduction Buffered Voltage Output Directly Drives 10K Loads Galvanischer Trennung: High common-mode transient immunity: >25 kV/µs Safety and regulatory approvals UL recognition: 5000 V rms for 1 minute per UL 1577 CSA Component Acceptance Notice #5A IEC 60950-1: 600 V rms (reinforced) IEC 60601-1: 250 V rms (reinforced) VDE certificate of conformity DIN V VDE V 0884-10 (VDE V 0884-10):2006-12 VIORM = 846 V peak Spannungsversorgung: +5V über USB ca. 110 mA (max. 220 mA) Übertragungsraten: 183, 300, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 11520, 230400, 460800, 921600 bis 3 Mbps Alle Einstellungen ergeben 3 Mbps ! Zustandsanzeigen: TXD - LED rot RXD - LED grün Run - LDE grün Data Update - LED rot Betriebstemperatur: -10..+70°C Treiber Software: Windows 8 Windows 7 Windows Vista x64 Windows XP x64 Windows Server 2003 x64 Windows Vista Windows XP Windows Server 2003 Windows 2000 Windows ME Windows 98 Linux Mac OS X Mac OS 9 Mac OS 8 Windows CE.NET (Version 4.2 and greater) USB Digital Analog Konverter Funktonweise Sie benötigen ein D/A Wandler an Ihrem PC oder Laptop? Kein Problem mit dem USB - D/A 16 Bit Konverter. Installation: 1. Schließen Sie die "USB - D/A Box" an die USB-Schnittstelle an. 2. Die Treiber Installation startet jetzt automatisch. 3. Treiber installieren, fertig. Bei angeschlossener "USB - D/A Box" steht nun immer eine (virtuelle) COM Schnittstelle zur Kommunikation zur Verfügung. Kommunikation: Die folgenden Beispiele veranschaulichen die Steuerung der "USB - D/A Box": Senden Sie: "00000Enter" zu der Box senden, dann wird Uout auf 0,000V geschaltet. Senden Sie: "65535Enter" zu der Box senden, dann wird Uout auf Uref (Umax) geschaltet. Alle an die Box ankommenden Daten werden durch eine RXD LED angezeigt. Alle ungültige Daten werden verworfen - und ein "E" wird von der Box zurück gesendet - TXD LED leuchtet auf. Eine weitere „RUN“ LED zeigt den Controller Zustand an: blinkend alles in Ordnung, sonst Fehler. Die letzte LED „Daten Update“ leuchtet immer auf, wenn der D/A mit neuen Werten beschrieben wird. Der Konverter verfügt über eine galvanischer Trennung ist Absturz-sicher und für die Industrie geeignet. 4N-GALAXY - copyright © 1996-2018 4N-GALAXY.DE - last update 03.05.2011
