USB 2.0 <=> OBD II Isolated Converter (Prod. Nr. #2A0)
Merkmale:
Extrem klein ! Außenabmessungen (mm) L 80 B 42 H 25 !
Mit vollisolierter OBD II Schnittstelle !
Geringe Stromverbrauch ! High-Speed Digital Isolator (keine Optokoppler) !
Unterstützt beide K-Lines: ISO9141, KWP1281, KWP2000 fast und slow !
USB Modul:
Nach USB Spezifikation 2.0 & 1.1
Unterstützt automatisch "handshake mode"
Bis 3 Mb/s "data transfer rate"
Unterstützt "Remote wake-up" und power management
Einfachste Installation
OBD II:
Unterstützt beide K-Lines: ISO9141, KWP1281, KWP2000 fast und slow
Als 12V oder 24V Variante lieferbar
Elektronik mit Urethan versiegelt!
|
|

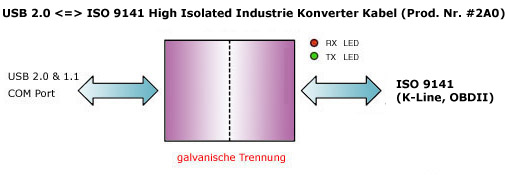

Blockschaltbild
Konverter Bilder
Technische Daten
| Produkt:
|
USB2.0 <=> OBD II Isolated Converter
|
#2A0
|
| Driver:
|
Driver Installation Anleitung
|
|
| Installation:
|
Plug & Play
|
|
| Kabellänge:
|
1,8 m oder 5,0 m
|
|
| USB-Interface:
|
virtueller COM-Port
|
|
| Anschluss 1:
|
USB2.0 (1.1)
USB Typ B Buchse, inklusive 1,8 m USB Kabel (A-B)
|
|
| Anschluss 1 Belegung:
|
Pin 1 - Vcc
Pin 2 - D-
Pin 3 - D+
Pin 4 - GND
|
|
| Anschluss 2:
|
OBD II
ISO9141, KWP1281, KWP2000 fast und slow
SUB-D 9 Buchse
|
|
| Anschluss 2 Belegung:
|
GND
GND
K_Line
K_Line
+12V DC ode +24V DC
Belegung auch nach Ihren Vorgaben möglich.
|
Pin 2
Pin 3
Pin 5
Pin 8
Pin 9
|
| Galvanische Trennung:
|
2500 VAC rms t=1 min. per UL1577
Viorm = 560 Vpeak
Elektronik mit Urethan versiegelt
|
|
| Spannungsversorgung:
|
+5V über USB (max. 80 mA)
|
|
| Übertragungsraten:
|
183, 300, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
vollständige Liste aller möglichen Baudraten im PDF Format
|
|
| Zustandsanzeigen:
|
TXD - 3mm LED rot
RXD - 3mm LED grün
|
|
| Betriebstemperatur:
|
-5..+70°C
|
|
| Treiber Software:
|
Windows Vista x64
Windows XP x64
Windows Server 2003 x64
Windows Vista
Windows XP
Windows Server 2003
Windows 2000
Windows ME
Windows 98
Linux
Mac OS X
Mac OS 9
Mac OS 8
Windows CE.NET (Version 4.2 and greater)
|
|
|
Kurzbeschreibung
Diese kleine USB2.0 - OBD II Box konvertiert den USB-Anschluss nach OBD II (COM-Port).
Die Box ist voll Plug- und Play- fähig. Entsprechende Treiber zur Einbindung sind dem Produkt beigefügt.
Die USB 2.0 Schnittstelle ist galvanisch über DC/DC-Wandler und high-speed Digital Isolatoren
(iCopler) zur OBD II Seite getrennt.
Die COM-Signalaktivität der TXD und RXD Leitungen wird über 2 Leuchtdioden angezeigt.
Betrieb von mehreren Konvertern an einem PC ist möglich.
OBD II-Schnittstellenmodul mit USB-Support ist eine generell einsetzbare Schnittstelle zur
Fahrzeugelektronik. Über eine COM Port Verbindung werden alle zwischen einem Offboard-PC
oder Diagnosegerät benötigten Daten übertragen. Der Konverter wird zum z.B. Abrufen
von gespeicherten abgasrelevanten Daten aus den Steuergeräten des Fahrzeugs verwendet.
Der Konverter leistet Unterstützung bei Testprogrammen für Inspektion und Wartung
(z.B. bei der Abgas-Untersuchung)
|
|
COM Port Informationen
Sie benötigen eine (zusätzliche) serielle RS232 Schnittstelle an Ihrem PC oder Laptop ?
1. Schließen Sie das "USB - RS232 Kabel" an die USB-Schnittstelle an.
2. Die Treiber Installation startet jetzt automatisch.
3. Treiber installieren, fertig.
Ab jetzt, immer wenn das "USB - RS232 Kabel" mit dem Rechner verbunden ist,
wird eine weitere serielle COM Schnittstelle zur Verfügung gestellt.
|
|
OBD II Infos
Fahrzeugschnittstellenmodule dienen zum Herstellen der Datenverbindung zwischen dem Onboard-
Fahrzeugdiagnosestecker (z.B. OBD II) und einem Offboard-Diagnosegerät, wie etwa einem PC oder
einem Scan Tester. Durch das Bereitstellen der Kommunikationsschnittstelle zwischen Offboard-
Diagnosegerät und Fahrzeug ermöglichen die Fahrzeugschnittstellenmodule die Übertragung der Daten
von verschiedenen Subsystemen, die über die Diagnoseverbindung Daten kommunizieren.
|
|
|
|
|
|
|
|
|
