USB 2.0 <=> RS422 High Speed Isolated Converter (Prod. Nr. #250)

Merkmale:
Extrem klein  ! Außenabmessungen (mm) L 64 B 42 H 21     Bis 3 Mbps schnell   !
Voll- oder Halb- Duplex ( 8- 4- 2- Leiter ) mit vollisolierter RS422 COM- Schnittstelle !
Geringe Stromverbrauch ! High-Speed Digital Isolator (keine Optokoppler) !
+/-60 mA Driver Output, EIA 422-B, EIA 485-A, ITU V11, Profibus, UL 1577, IEC 61010-1
Thermal Shutdown bei falscher Beschaltung oder Busfehler !

RS485 Receiver:
+/- 15 kV Human Body Model
+/- 6 kV IEC 1000-4-2, Contact Discharge
+/- 12 kV IEC 1000-4-2, Air-Gap Discharge
Allow Up to 128 Receivers on the Bus
True-Fail-Safe Receiver
-7V .. +12V Common-Mode Range
Thermal Protection Against Output Short Circuit

RS485 Driver:
+/- 9 kV Human Body Model
Slev-Rate Limited for Errorless Data Transmission
-7V .. +12V Common-Mode Range
Current Limiting
Thermal Shutdown for Driver-Overload Protection

Elektronik mit Urethan versiegelt!

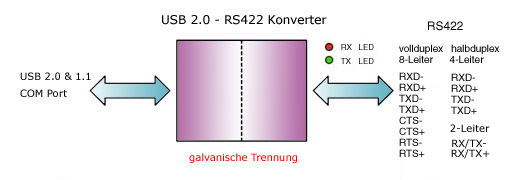

Blockschaltbild



Konverter Bilder




Technische Daten

Produkt: USB2.0 <=> RS422 High Speed Isolated Converter #250
Driver: Driver Installation Anleitung
Installation: Plug & Play
Kabellänge: 1,8 m oder 5,0 m
USB-Interface: virtueller COM-Port
Anschluss 1: USB2.0 (1.1)
USB Typ B Buchse, inklusive 1,8 m USB Kabel (A-B)
Anschluss 1 Belegung: Pin 1 - Vcc
Pin 2 - D-
Pin 3 - D+
Pin 4 - GND
Anschluss 2: RS422
SUB-D 9 Stecker
Anschluss 2 Belegung: Pin 1 - TX- (Z)
Pin 2 - TX+ (Y)
Pin 3 - RX+ (A)
Pin 4 - RX- (B)
Pin 5 - GND
Pin 6 - RTS- (Z)
Pin 7 - RTS+ (Y)
Pin 8 - CTS+ (A)
Pin 9 - CTS- (B)
Abschlusswiderstände: 4 x 120 Ohm, zuschaltbar über DIL Schalter
Anschluss 2 Schutz: RS485 Receiver:
+/- 15 kV Human Body Model
+/- 6 kV IEC 1000-4-2, Contact Discharge
+/- 12 kV IEC 1000-4-2, Air-Gap Discharge
Allow Up to 128 Receivers on the Bus
True-Fail-Safe Receiver
-7V .. +12V Common-Mode Range
Thermal Protection Against Output Short Circuit

RS485 Driver:
+/- 9 kV Human Body Model
Slev-Rate Limited for Errorless Data Transmission
-7V .. +12V Common-Mode Range
Current Limiting
Thermal Shutdown for Driver-Overload Protection
Galvanische Trennung: 2500 VAC rms t=1 min. per UL1577
Viorm = 560 Vpeak
Handshake über: kein
RTS / CTS
X-On / X-Off
TX/RX Umschaltung: Automatisch oder über Handshake
Übertragungskanäle: RS422 fullduplex 8-Leiter
RS422 halfduplex 4-Leiter
Beschaltungbeispiele: 2-Leiter Halb-Duplex
4-Leiter Halb Duplex
8-Leiter Voll Duplex
Spannungsversorgung: +5V über USB (max. 180 mA)
Konverter meldet sich mit 240 mA bei USB an.
Max. 150 mA Ready (Konverter On, kein Datenfluss)
Max. 180 mA Vollduplex 8-Leiter Betrieb, (max. Datenfluss)
Übertragungsraten: 183, 300, 1200, 2400, 4800, 9600, 19200, 38400, 57600,
11520, 230400, 460800, 921600 bis 3 Mbps vollständige Liste aller möglichen Baudraten im PDF Format
Zustandsanzeigen: TXD - 3mm LED rot
RXD - 3mm LED grün
Betriebstemperatur: -5..+70°C
Treiber Software: Windows 8
Windows 7
Windows Vista x64
Windows XP x64
Windows Server 2003 x64
Windows Vista
Windows XP
Windows Server 2003
Windows 2000
Windows ME
Windows 98
Linux
Mac OS X
Mac OS 9
Mac OS 8
Windows CE.NET (Version 4.2 and greater)


Kurzbeschreibung


Diese kleine USB2.0 - RS422 Box konvertiert den USB-Anschluss nach RS422 (COM-Port).
Die Box ist voll Plug- und Play- fähig. Entsprechende Treiber zur Einbindung sind dem Produkt beigefügt.

Die USB 2.0 Schnittstelle ist galvanisch über DC/DC-Wandler und high-speed Digital Isolatoren
(iCopler) zur COM-Seite getrennt. (I/O Isolation 2500 VDC 1 min., ESD Protection 15kV)

Die COM-Signalaktivität der TXD und RXD Leitungen wird über 2 Leuchtdioden angezeigt.
Die Differential- Eingänge/Ausgänge weisen Abschlusswiderstände von 120 Ohm auf,
die bei Bedarf aktiviert werden können. Betrieb von mehreren Konvertern an einem PC möglich.


COM Port Informationen

Sie benötigen eine (zusätzliche) serielle RS232 Schnittstelle an Ihrem PC oder Laptop ?

1. Schließen Sie das "USB - RS232 Kabel" an die USB-Schnittstelle an.
2. Die Treiber Installation startet jetzt automatisch.
3. Treiber installieren, fertig.

Ab jetzt, immer wenn das "USB - RS232 Kabel" mit dem Rechner verbunden ist,
wird eine weitere serielle COM Schnittstelle zur Verfügung gestellt.






RS422 Infos

RS422- und RS485-Schnittstellen sind für die serielle Hochgeschwindigkeits- Datenübertragung
über große Entfernungen entwickelt worden und finden im industriellen Bereich zunehmend Verbreitung.

Die seriellen Daten werden ohne Massebezug als Spannungsdifferenz zwischen zwei korrespondierenden
Leitungen übertragen. Für jedes zu übertragende Signal existiert ein Adernpaar, das aus einer invertierten
und einer nicht invertierten Signalleitung besteht.

RS422-Verbindung
Der Empfänger wertet lediglich die Differenz zwischen beiden Leitungen aus, so daß Gleichtakt-Störungen
auf der Übertragungsleitung nicht zu einer Verfälschung des Nutzsignals führen. Durch die Verwendung
von abgeschirmtem, paarig verseiltem Level-5-Kabel lassen sich Datenübertragungen über Distanzen von
bis zu 1200 Metern bei einer Geschwindigkeit von bis zu 100.000 Baud realisieren.

RS422-Sender stellen unter Last Ausgangspegel von +/- 2Volt zwischen den beiden Ausgängen zur Verfügung;
die Empfängerbausteine erkennen Pegel von +/- 200mV noch als gültiges Signal.

RS422 und RS485 sind elektrisch kompatibel.
Die maximale Kabellänge für RS422 und RS485 ist in der Spezifikation nicht definiert.
Die maximale Kabellänge schrumpft mit höheren Übertragungsraten. Als Faustregel gilt bei 24-AWG Kabel:

Kabellänge (m) = 100.000.000 / Baud (bps)

Baud
(kbps)
9600
19,2
38,4
115,2
250
500
750
Länge
(m)
10417
5208
2602
868
400
200
133
Baud
(Mbps)
1
2
3
10



Länge (m)
100
50
33
10




Systemabhängig muss eine Terminierung der Leitungen eingesetzt werden.
Bei einem RS422-System gibt es nur einen Sender und evtl. mehrere Empfänger,
eine Terminierung erfolgt am Ende des Kabels in der Nähe des letzten Empfängers.
Bei einem RS485-Bus erfolgt im Allgemeinen eine Terminierung an beiden Kabelenden.
Der Abschlusswiderstand muss innerhalb 20% dem Wellenwiderstand des Kabels entsprechen,
in der Praxis zwischen 100 Ohm und 140 Ohm.
Die Terminierung verhindert Reflektionen in Leitungen. Bei Baudraten < 115200 bps ist eine
Terminierung nicht erforderlich.

RS422 and RS485 Standards RS422 RS485
Mode of operation
Differential
Differential
Allowed no. of Tx and Rx
1 Tx, 10 Rx
32 Tx 32 Rx
Maximum cable length
4000ft length
4000ft length
Maximum data rate
10 Mbsp
10 Mbps
Minimum driver output range
±2V
±1,5V
Maximum driver output range
±5V
±5V
Maximum driver short-circuit current
150 mA
250 mA
Tx load impedance
100 Ohm
54 Ohm
Rx input sensitivity
±200 mV
±200 mV
Maximum Rx input resistance
4 kOhm
12 kOhm
Rx input voltage range
±7V
-7V to +12V
Rx logic high
>200 mV
>200mV
Rx logic low
<200mV
<200mV
