USB 2.0 <=> RS232 High Speed Stick (Prod. Nr. #23F)
Außenabmessungen (mm) 25 B 13 H 50 L !
Verfügbare Varianten:
USB <=> RS232 v.24 High Speed Stick (USB 2.0 & 1.1) Version 5.6
USB Modul:
Nach USB Spezifikation 2.0 & 1.1
Unterstützt automatisch "handshake mode"
Bis 3 Mb/s "data transfer rate"
Unterstützt "Remote wake-up" und power management
Einfachste Installation
RS232 Receiver:
Guaranteed Data Rate 1 Mbps
Guaranteed Slew Rate 24V/µs
Meets EIA/TIA-232 Specifications Down to 3.0V
Ready-to-Transmit Logic-Level Output
±15 kV ESD Protection
|
|

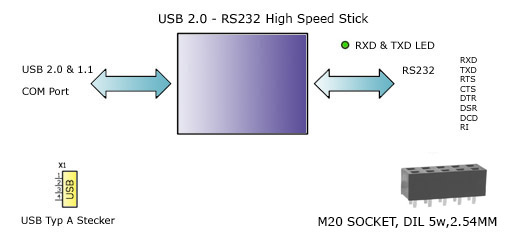

Blockschaltbild
Konverter Bilder
Technische Daten
| Produkt:
|
USB2.0 <=> RS232 Hig Speed Stick
|
#23F
|
| Driver:
|
Driver Installation Anleitung - kurz
Driver Installation Anleitung - lang
|
|
| Installation:
|
Plug & Play
|
|
| USB-Interface:
|
virtueller COM-Port
|
|
| Anschluss 1:
|
USB2.0 (1.1)
|
|
| Anschluss 1 Belegung:
|
Pin 1 - Vcc
Pin 2 - D-
Pin 3 - D+
Pin 4 - GND
|
|
| Anschluss 2:
|
RS232
|
|
| Anschluss 2 Belegung:
|
DCD - GND
CTS - nc
TXD - RXD
DTR - RI
RTS - DSR
|
|
| Anschluss 2 Schutz:
|
±15 kV ESD Protection
|
|
| Handshake über:
|
kein
RTS / CTS
DSR / DTR
X-On / X-Off
|
|
| Übertragungsraten:
|
183, 300, 1200, 2400, 4800, 9600, 19200, 38400, 57600,
11520, 230400, 460800, 921600 bps.
TTL 3,3V und 5V bis 3000000 bps.
vollständige Liste aller möglichen Baudraten im PDF Format
|
|
| Zustandsanzeigen:
|
TXD & RXD - 3mm LED rot
|
|
| Betriebstemperatur:
|
-5..+70°C
|
|
| Treiber Software:
|
Windows 8
Windows 7
Windows Vista x64
Windows XP x64
Windows Server 2003 x64
Windows Vista
Windows XP
Windows Server 2003
Windows 2000
Windows ME
Windows 98
Linux
Mac OS X
Mac OS 9
Mac OS 8
Windows CE.NET (Version 4.2 and greater)
|
|
|
Kurzbeschreibung
Sie benötigen eine weitere RS232-Schnittstelle ?
Nach USB Spezifikation 2.0 & 1.1
Unterstützt automatisch "handshake mode"
Bis 1 Mb/s "data transfer rate"
Unterstützt "Remote wake-up" und power management
Einfachste Installation
Arbeitet z.B. zusammen mit Mobilfunktelefonen, Organizern, Digital Kameras, Modems
und ISDN Terminal Adaptern
Macht Ihre eingebaute RS-232-Schnittstelle frei für andere Anwendungen
Kein IRQ erforderlich! Betrieb von mehreren Konvertern an einem PC möglich
Dieses kleine Stick konvertiert den USB-Anschluss nach RS232 (COM-Port).
Dabei werden die typischen Baudraten von 183 bps bis 921600 bps unterstützt.
Der Stick ist voll Plug und Play-fähig. Entsprechende Treiber zur Einbindung
sind dem Produkt beigefügt.
Ideal ist dieses Produkt für Laptops ohne RS232 Schnittstelle oder wenn
zusätzliche RS232 Schnittstellen benötigt werden.
|
|
COM Port Informationen
Sie benötigen eine (zusätzliche) serielle RS232 Schnittstelle an Ihrem PC oder Laptop ?
1. Schließen Sie das "USB - RS232 Kabel" an die USB-Schnittstelle an.
2. Die Treiber Installation startet jetzt automatisch.
3. Treiber installieren, fertig.
Ab jetzt, immer wenn das "USB - RS232 Kabel" mit dem Rechner verbunden ist,
wird eine weitere serielle COM Schnittstelle zur Verfügung gestellt.
|
|
|
|
|
|
|
|
|
|
|
