| Produkt:
|

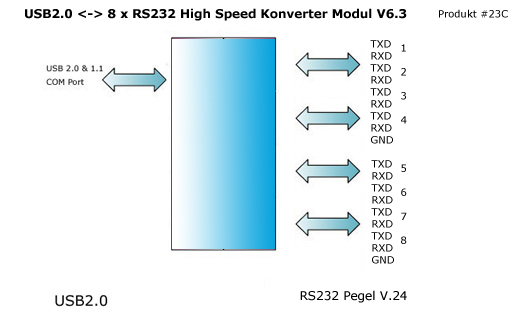

USB 2.0 <=> 8 x RS232 High Spee Konverter Modul
|
#23C
|
| Driver:
|
Driver Installation Anleitung - kurz
Driver Installation Anleitung - lang
|
|
| Pinbelegung:
|
Pinbelegung
|
|
| Installation:
|
Plug & Play
|
|
| USB-Interface:
|
8 x virtueller COM-Port
|
|
| Anschluss 1:
|
USB2.0 (1.1)
|
|
| Anschluss 1 Belegung:
|
Pin 1 - Vcc
Pin 2 - D-
Pin 3 - D+
Pin 4 - GND
Pin 5 - nc
|
|
| Anschluss 2, 3:
|
RS232 V.24
|
|
Anschluss 2,3
Belegung:
|
SIL_A 10 RM 2,54mm
1 - TXD_1 - Output
2 - RXD_1 - Input
3 - TXD_2 - Output
4 - RXD_2 - Input
5 - TXD_3 - Output
6 - RXD_3 - Input
7 - TXD_4 - Output
8 - RXD_4 - Input
9 - nc
10 - GND
SIL_B 10 RM 2,54mm
1 - TXD_5 - Output
2 - RXD_5 - Input
3 - TXD_6 - Output
4 - RXD_6 - Input
5 - TXD_7 - Output
6 - RXD_7 - Input
7 - TXD_8 - Output
8 - RXD_8 - Input
9 - nc
10 - GND
|
|
| Anschluss 2,3 Pegel:
|
V.24 (-8..+8V)
|
|
| Spannungsversorgung:
|
+5V über USB ca. 240 mA
|
|
| Übertragungsraten:
|
183 bps bis 12 Mbps
vollständige Liste aller möglichen Baudraten im PDF Format
|
|
| Zustandsanzeigen:
|
keine
|
|
| Betriebstemperatur:
|
-10..+70°C
|
|
| Treiber Software:
|
Windows 8
Windows 7
Windows Vista x64
Windows XP x64
Windows Server 2003 x64
Windows Vista
Windows XP
Windows Server 2003
Windows 2000
Windows ME
Windows 98
Linux
Mac OS X
Mac OS 9
Mac OS 8
Windows CE.NET (Version 4.2 and greater)
|
|
)
