USB 2.0 <=> RS232 Konverter Box mit Galvanischetrennung (Prod. Nr. #231)
Verfügbare Varianten:
USB <=> RS232 v.24 Konverter Kabel (USB 2.0 & 1.1) Version 4.0
USB <=> RS232 TTL 5V Konverter Kabel (USB 2.0 & 1.1) Version 4.0
USB <=> RS232 TTL 3V3 Konverter Kabel (USB 2.0 & 1.1) Version 4.0
Merkmale:
Extrem klein ! Außenabmessungen (mm) L 64 B 42 H 21 ! Extrem robust ! Bis 3 Mbps !
Zur Nutzung serieller Peripherie via USB, geeignet für Modems, Messgeräte und andere Geräte
mit RS232. ±15 kV ESD Protection ! Kabellänge 1,8 m oder 5 m. Versand innerhalb von 12h !
|
|
Blockschaltbild
Konverter Bilder
Technische Daten
| Produkt:
|
USB2.0 <=> RS232 Konverter Box mit Galvanischetrennung
|
#231
|
| Driver:
|
Driver Installation Anleitung
|
|
| Installation:
|
Plug & Play
|
|
| Kabellänge:
|
1,8 m oder 5,0 m
|
|
| USB-Interface:
|
virtueller COM-Port
|
|
| Anschluss 1:
|
USB2.0 (1.1)
USB Typ B Buchse, inklusive 1,8 m USB Kabel (A-B)
|
|
| Anschluss 1 Belegung:
|
Pin 1 - Vcc
Pin 2 - D-
Pin 3 - D+
Pin 4 - GND
|
|
| Anschluss 2:
|
RS232
SUB-D 9 Stecker
|
|
| Anschluss 2 Belegung:
|
Pin 1 - DCD
Pin 2 - RXD
Pin 3 - TXD
Pin 4 - DTR
Pin 5 - GND
Pin 6 - DSR
Pin 7 - RTS
Pin 8 - CTS
Pin 9 - RI
|
|
| Anschluss 2 Schutz:
|
±15 kV ESD Protection
|
|
| Galvanische Trennung:
|
2500 VAC rms t=1 min. per UL1577
Viorm = 560 Vpeak
|
|
| Handshake über:
|
kein
RTS / CTS
DSR / DTR
X-On / X-Off
|
|
| Übertragungsraten:
|
183, 300, 1200, 2400, 4800, 9600, 19200, 38400, 57600,
11520, 230400, 460800, 921600 bps.
TTL 3,3V und 5V bis 3000000 bps.
vollständige Liste aller möglichen Baudraten im PDF Format
|
|
| Zustandsanzeigen:
|
TXD - 3mm LED rot
RXD - 3mm LED grün
|
|
| Betriebstemperatur:
|
-5..+70°C
|
|
| Treiber Software:
|
Windows 8
Windows 7
Windows Vista x64
Windows XP x64
Windows Server 2003 x64
Windows Vista
Windows XP
Windows Server 2003
Windows 2000
Windows ME
Windows 98
Linux
Mac OS X
Mac OS 9
Mac OS 8
Windows CE.NET (Version 4.2 and greater)
|
|
|
Kurzbeschreibung
Sie benötigen eine weitere RS232-Schnittstelle ?
Nach USB Spezifikation 2.0 & 1.1
Unterstützt automatisch "handshake mode"
Bis 1 Mb/s "data transfer rate"
Unterstützt "Remote wake-up" und power management
Einfachste Installation
Arbeitet z.B. zusammen mit Mobilfunktelefonen, Organizern, Digital Kameras, Modems
und ISDN Terminal Adaptern
Macht Ihre eingebaute RS-232-Schnittstelle frei für andere Anwendungen
Kein IRQ erforderlich! Betrieb von mehreren Konvertern an einem PC möglich
Die kleine Box konvertiert den USB-Anschluss nach RS232 (COM-Port).
Dabei werden die typischen Baudraten von 183 bps bis 921600 bps unterstützt.
Der Konverter ist voll Plug und Play-fähig. Entsprechende Treiber zur Einbindung
sind dem Produkt beigefügt.
Ideal ist dieses Produkt für Laptops ohne RS232 Schnittstelle oder wenn
zusätzliche RS232 Schnittstellen benötigt werden.
|
|

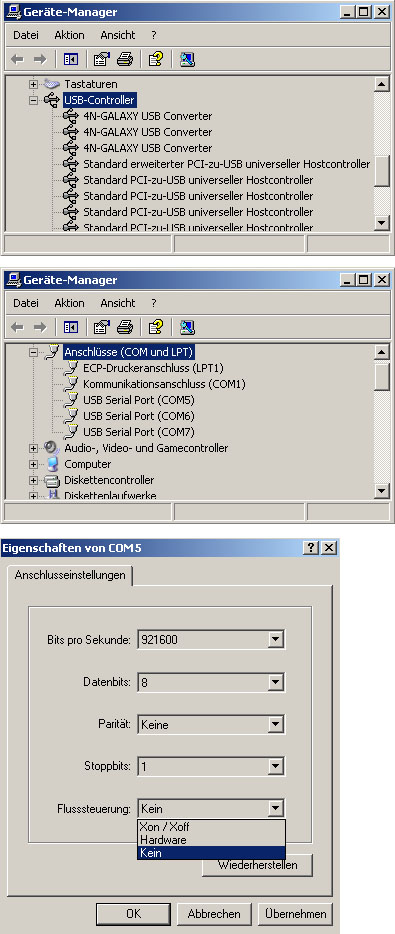

COM Port Informationen
Sie benötigen eine (zusätzliche) serielle RS232 Schnittstelle an Ihrem PC oder Laptop ?
1. Schließen Sie das "USB - RS232 Kabel" an die USB-Schnittstelle an.
2. Die Treiber Installation startet jetzt automatisch.
3. Treiber installieren, fertig.
Ab jetzt, immer wenn das "USB - RS232 Kabel" mit dem Rechner verbunden ist,
wird eine weitere serielle COM Schnittstelle zur Verfügung gestellt.
|
|
RS232 Informationen
Max. Kabellängen bis 15 m, Übertragungsraten bis 20 kbps.
1:1 System (ein Treiber, ein Empfänger).
Heutige IC's garantieren Baudraten bis zu 1.000.000 bps. In der Praxis sind, abhängig von der Baudrate,
Kabellängen bis zu 150 m machbar (2400 bps ohne Probleme).
Das Kabel muss kapazitätsarm sein, eine gute Abschirmung und verdrillte Adernpaare haben.
Die Signalleitungen werden mit Ihren Rückleitungen verdrillt. Der Schirm sollte an beiden
Seiten an dem Gehäuse angeschlossen sein und nicht der Rückleiter sein.
|
|
|
|
|
|
|
|
|
|
|
